關於齒輪根部測量

2016-07-25    click: 3985

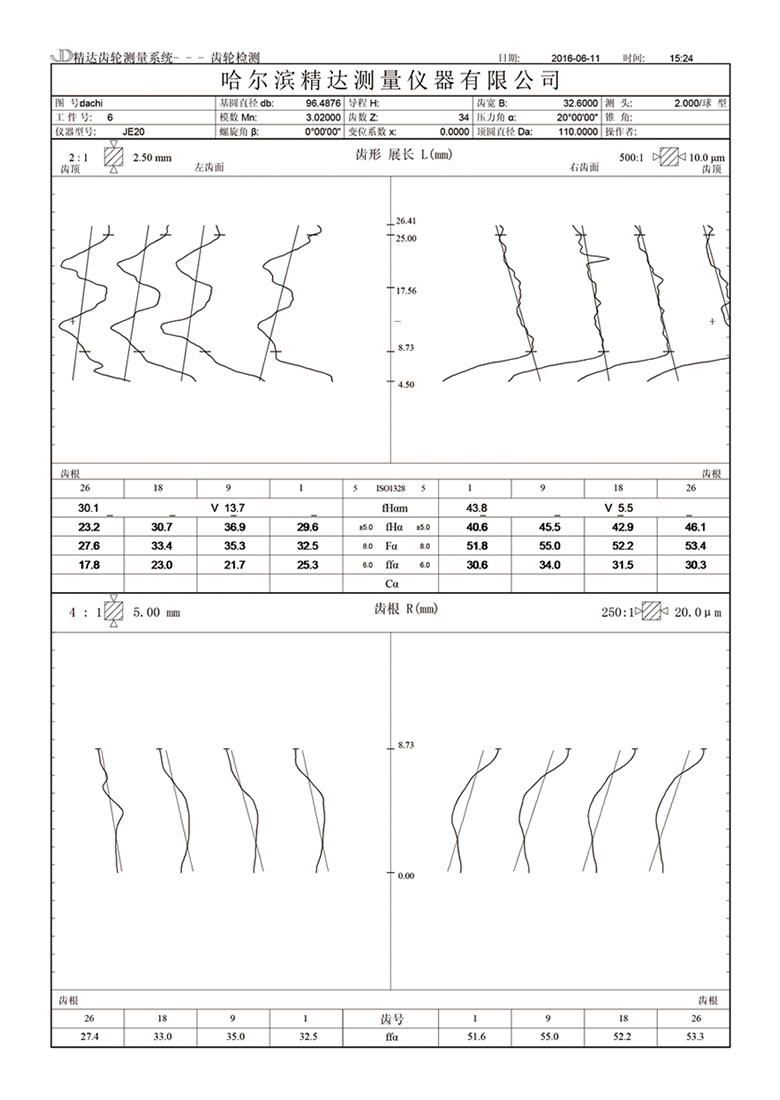

齒輪根部測量作為齒輪測量中心擴展的輔助功能，隨著對齒輪製造質量的提高，越來越得到一些客戶的重視，齒輪根部不參與齒輪齧合，不影響傳動質量，但是，由於“滾剃”、“滾磨”工藝加工齒輪，會產生加工結合部的台階過渡，會在齒輪使用過程中產生應力集中，影響齒輪受力情況。針對齒輪根部的測量控製，一般國外的儀器可采用“未知輪廓掃描”的方式對單個齒輪根部進行形狀測量。香蕉91视频將在新版齒輪測量軟件中增加“齒廓+齒根”的測量方式，在一張報告單中同時反應齒廓誤差及齒根輪廓情況，與單一齒輪根部輪廓掃描功能相比，該測量方式更為簡單快速，隻需要將測量的起始點下移超過需要反映的滾剃、滾磨結合部位，正常齒廓測量。結合傳統齒廓測量等分90度，左右齒麵的測量方式，更多、更全麵的的反映齒輪根部的測量信息，同時，測量所得的齒輪根部誤差，直接反映的是齒輪加工方向的誤差，更利於誤差判斷與控製。
