關於國內齒輪測量中心蝸杆測量的技術發展介紹

2020-11-10    click: 4976



“齒輪測量中心”在國內經曆了20年的發展曆程，對於回轉體類零件的測量測量功能也是在逐步提高完善的過程，在市場應用中，蝸杆檢測是僅次於圓柱齒輪測量測量的一個主要功能，蝸杆測量技術在國內也同樣經曆了一個發展過程：

  1、在早期香蕉91视频齒輪測量中心就基本解決了ZA、ZN、ZI三種所謂“線性蝸杆”的測量問題，這三種基本蝸杆的特點是通過坐標平移，總可以在蝸杆上找到一條直線，而早期蝸杆精度標準對“齒廓誤差”定義也比較模糊，GB-10089-88對齒廓（齒形）誤差的定義是“在蝸杆輪齒給定截麵上的齒形工作範圍內，包容實際齒形且距離為最小的兩條設計齒形間的法向距離”，為測量方便，香蕉91视频是對以上三種蝸杆找到特定的這條直線進行測量，解決齒廓測量問題，實際上早期克林貝格等也是這樣解決的；

  2、2007年年左右，為進一步解決ZK蝸杆測量問題，香蕉91视频在北京工業大學石照耀教授的幫助下，采用直線軌跡測量，逐點誤差修正的辦法解決了ZK蝸杆測量的問題，特別是針對小型蝸杆，理論偏差不大的情況下，能很好的保證測量精度；

  3、2010年後，由於精達技術擴散，軟件底層的流失，國內很多從香蕉91视频繼承的蝸杆測量技術都是基於以上四種蝸杆的測量方法，這種測量方法簡單實用，但是也有本身的缺點，即由於儀器零位標定誤差的影響，會帶來比較大的誤差，也是國內齒輪測量中心測量蝸杆長期存在的一個問題；

  4、最新的蝸杆精度標準 GB/T 10089-2018 對齒廓誤差進行的嚴密的定義“在軸截麵的計值範圍La1（齒形工作範圍）內，包容實際齒廓跡線的兩條設計齒廓跡線間的軸向距離”，這就明確了早期測量方法不再符合誤差定義。新型克林貝格齒輪測量中心蝸杆測量也已修改蝸杆在軸截麵進行測量；

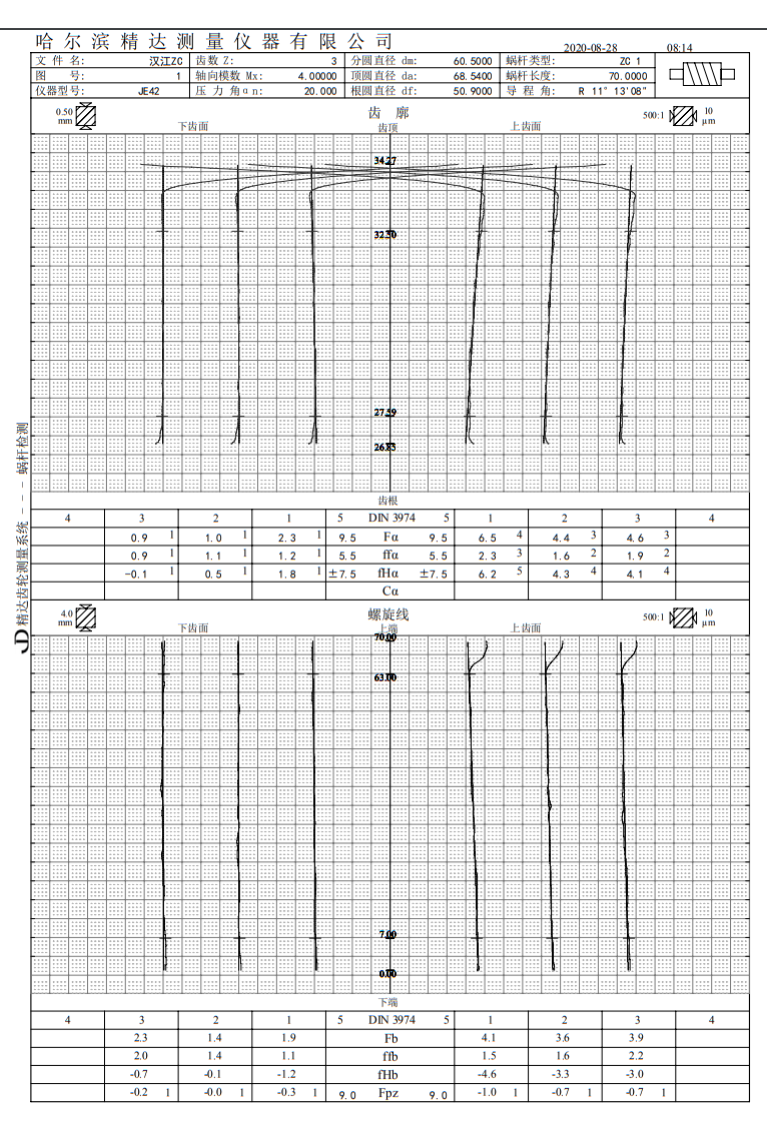

  5、蝸杆軸截麵測量涉及以下問題，一是除ZA外，其他類型蝸杆在軸截麵造型的數學表達是複雜超越方程，二是測量軌跡控製是非直線，三是既然是非直線，就涉及測量半徑影響的修正問題。香蕉91视频再次得到石照耀團隊的幫助，很好的解決了以上三個難點，同時，以同樣的方法解決了ZC蝸杆的測量問題，目前香蕉91视频新的蝸杆測量軟件都修改為在軸截麵進行測量，符合最新的蝸杆精度標準並通過和克林貝格等測量結果進行對比一致；

  6、蝸杆測量還有一個重要問題是“偏心修正”問題。特別是對於一些沒有頂尖孔的零件，蝸杆在儀器上安裝的偏心、偏擺對測量結果影響很大，與圓柱齒輪偏心偏擺修正不同，蝸杆偏心偏擺修正不僅包括幾何意義上的修正，而且還需分別細化針對不同蝸杆造型齒廓的不同而進行修正，技術相對複雜。香蕉91视频已完成以上所述五種蝸杆的偏心偏擺修正功能，歡迎客戶測試提高。





                             哈爾濱香蕉91视频測量儀器有限公司

                                  技術中心
